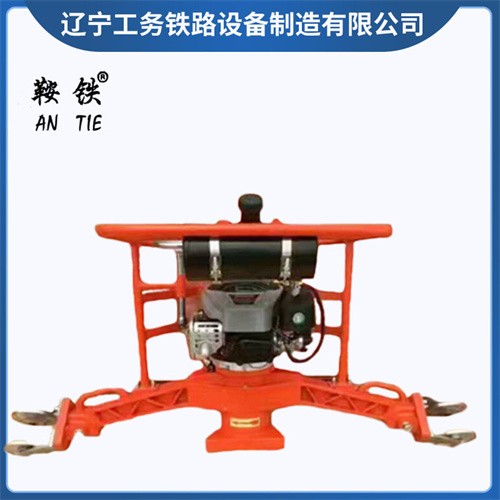

鞍铁内燃打磨机铁路设备操作手册
放弃是一件容易的事，心一想，力一卸，顿时就轻松了。但放弃最坏的结果便是重燃斗志的可能性为零。一件事可以暂时不做，但不要彻底放弃，而从内心否定自己。
多功能打磨机适用于各种不同轨型(28—43—75公斤/米)(道岔)打磨机产品结构先进，适用于钢轨平面、侧面、圆弧面及各种角度的打磨，也适用钢轨焊接接头及各种尖轨、道岔的打磨。本机用内燃机作动力源，适用于无电源的现场作业。
技术指标：
1.功率：6.5马力
2.主轴转速：3200r/min
3.砂轮尺寸：∮200×∮32×25(mm)
4.垂直行程：0-250mm
5.横向行程：1600mm
6.旋转角度：0±45℃
7.整机质量：110kg
8.适应于43-75kg/m钢轨、平面、侧面、圆弧面、飞边和各种道岔的打磨。 操作规程
保养方法：打磨机保管时要防潮。长期停用要上油密封，装箱保存。
2、发动机要定期按发动机说明书进行维修与保养。
3、使用一段时间后，要调解两皮带中心距，防止皮带松弛。
4、每年*检查一次机内润滑脂。如发现缺少或污染应添加或更换润滑脂，润滑脂应为1#钙钠基润滑脂。
1、开机前须检查发动机与机架螺丝连接情况。皮带松紧度。
2、作业前发动机须空转半分钟、待运转平稳无异常现象后再进行作业。
3、磨削时进给要平稳，以防损坏砂轮。
4、作业时要配戴防护镜，避免火花烧伤。
5、磨轨时要放慢磨削速度，以防损坏砂轮。
6、磨削完成后，须关闭发动机，再卸机下道。
7、维修，保养或更换零部件须关闭发动机。
8、如有发动机或主轴发现异常，立即停止工作，不要自行拆卸，本厂可根据具体情况派人员考虑维修或更换。
1、汽油机型号：HONDA-GX160
2、汽油机功率：5.5HP
3、磨削垂直行程：170mm
4、整机质量：80kg
内燃打磨机是由两个相互垂直移动的台车彼此运动组合而成的，它能在所有方位上进行打磨，操作灵活，磨削装置可绕一固定轴向侧面转动±35°角，可打磨辙岔岔芯、钢轨顶面及侧面飞边。
工作原理：内燃打磨机，以汽油机为动力，通过离心式离合器带动同步带轮，经过同步带把动力传递给主轴，带动砂轮进行回转运动，同时通过一个进给手轮来调整砂轮的进给量，如需要打磨钢轨侧及圆弧处，可通过旋转彷形手轮对钢轨进行轨形打磨。
基本结构如图所示：
1彷形手轮、2彷形架、3进给手轮、4汽油机、5机架、6螺栓紧固砂轮、7导向轮、8走行轮
(一)使用前的平安措施：
1、检查汽油机的燃油量和机油量是否充足，如不足，先添加燃油和机油。具体方法参照汽油机说明书。
2、作业前，先将进给手轮旋转到上边，使砂轮远离钢轨面，然后将辅助支承架支承好，启动汽油机4，空转30秒钟，检查传动部分是否灵活、有无异常杂音，螺纹连接是否松动。
3、钢轨打磨机由一人或二人操作，一手扶彷形手轮，一手扶持彷形架。
4、打磨时操作人员须穿戴适当的防护用品：眼镜、手套等。
5、如打磨火星落到或接近易燃物，应采取防护措施，避免火情。
(二)操作方法：
1、按上述准备好的工作，顺时针转动进给手轮3时，砂轮下移。
2、获得良好的打磨质量，须按两步进行。
a)粗打磨：打磨应从轨面开始，打磨机沿钢轨往复移动，缓慢放下砂轮打磨凸起部位，待打磨至离轨面1mm，再旋转彷形手轮按上述方法打磨侧面。
b)精打磨：在粗磨的基础上打磨机重新就位，准备打磨轨面。当打磨机就位后，放下砂轮，使之刚好触及焊缝附近不须打磨的轨面，从轨面开始打磨，然后旋转彷形手轮打磨侧面，打磨范围应达到焊缝两侧各100mm，为补偿砂轮磨损，应随时调整砂轮进给量。
3、打磨完成后，须逆时针旋转手轮，使砂轮上提，以便于进行下一个焊缝的打磨，减小油门，关闭汽油开关，使汽油机熄火，停止作业。
4、下道前，将仿形架与机架垂直复位，确保运输平安。
